技術規格

尺寸（毫米mm）與重量（千克kg）

長度：1400毫米

寬度：300毫米

高度：980毫米

★ 箱體尺寸：機身寬度機身兩端為≤180mm，中間翼閘區寬度≤300mm；機身長度≤1400mm；高度≤980mm；伸縮臂長≤250mm（提供對實物的測量照片）

主要材料

★ 箱體：304不銹鋼A級板材

表面處理：拉絲/ 拋光/ 電鍍/ 烤漆

機芯：45#鋼，表面電鍍彩鋅, 機械機芯：【基于德國技術】無損機芯

紅外：國外進口金屬感應器

門體：有機玻璃或特軟膠

★產品外殼應采用不銹鋼材質，厚度為1.5MM±0.15MM,系統采用標準電氣接口，同時為了滿足消防通道的要求，設有專門的消防聯動接口（提供對實物的測量照片）；

機芯性能

門體：有機玻璃.不銹鋼擺臂等

傳動模式：伺服移動定位驅動器

安全摸式：斷電后為無障礙通道

助力驅動：直流電機

開門方式：中分對開式

開關門速度：0.1-999秒（用戶可設）

通道寬度：550mm-600mm；

門體行程：300mm（單個門體）

設備噪音：開關門≦30db

通行速度：常閉模式35人/分鐘；常開模式60人/分鐘

控制輸入/輸出：6路開關量輸出（12V和24V干接點信號） / 4路開關量輸入（脈寬不小于100ms、驅動電流不小于10mA且高低電平差值為5 ~ 36V的直流電平信號）

相對濕度：0 ~ 95%（不冷凝）

★機芯壽命：500萬次(機芯具有實用新型專利)

定制特性

◆ 材質、表面處理方式和外觀樣式尺寸

◆ 集成門禁控制系統

◆ 集成票務系統

◆ 集成拍照系統

◆ 集成溫控系統

◆ 安裝遠程控制按鈕

◆ 安裝LED計數器（可選內置或外置）

★防水防塵設計：IP65

功能特點

★多組電眼傳感器實時監測通道狀態，精準邏輯判斷，無阻礙授權通行

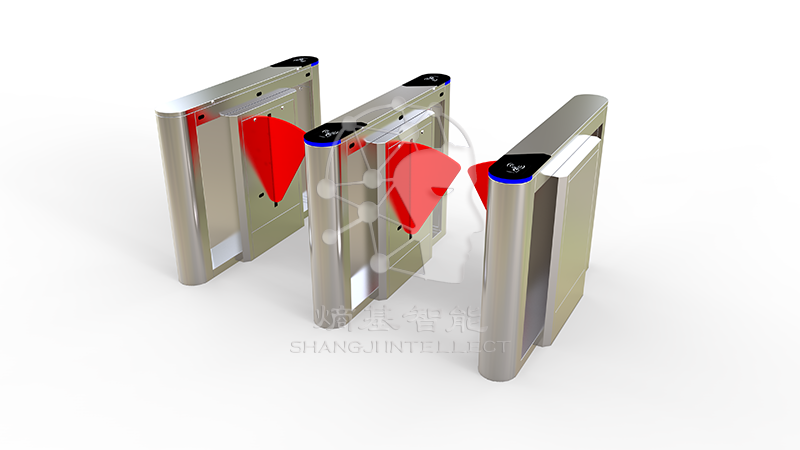

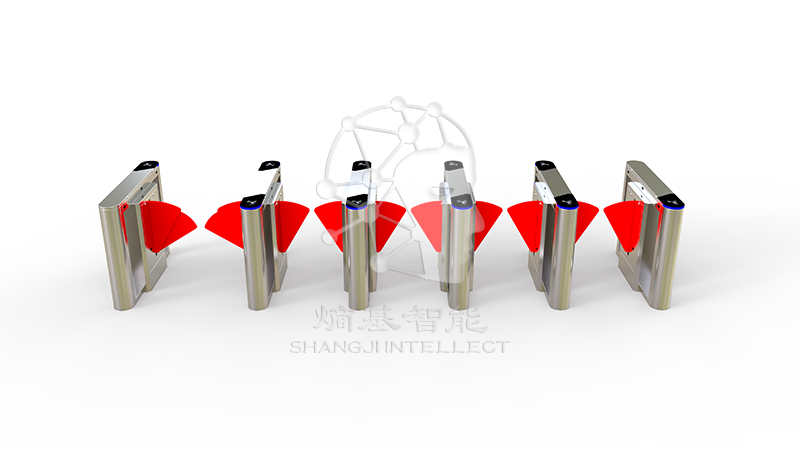

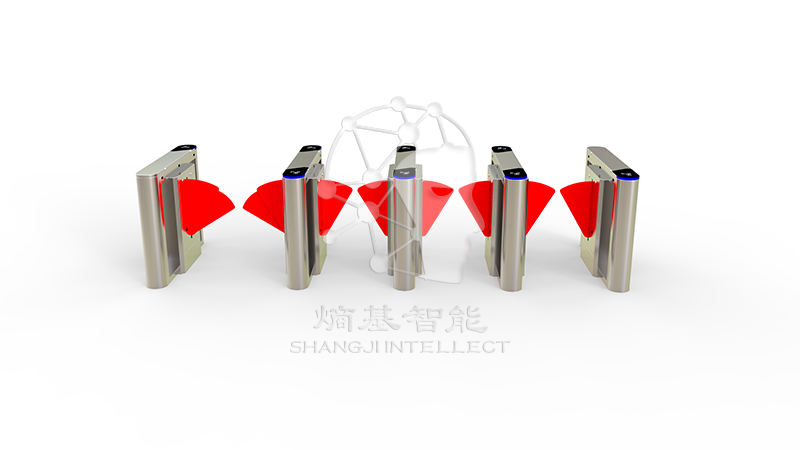

★亞克力材質：箱體兩端為黑色亞克力板+綠色導光指示燈，翼板為透明亞克力板+紅綠雙色通行狀態燈，屬于纖薄款翼閘機型（提供彩色實物照片）（可達到出口歐美標準、可提供CPST歐冠檢測報告）

★機械裝置、門體位置、電流檢測及通道傳感器等四重保護通道行人的防夾安全保護

? 整個系統運行采用無級次定位裝置，運行過程由傳感器控制，無機械沖撞

? 數控加工工藝，表面精細處理，抗腐蝕性強

? 具有自動復位功能，通行者讀有效卡后，若在規定時間內未通行時，系統將自動取消用戶此次通行的權限。

? 方便易用，便于隨身物品如包裹行李等通過

? 防尾隨功能:防范等級2級

? 通行狀態指示功能:以直觀的 LED 燈指示形式表示出是可以通行還是禁止通行；

? 具有多種工作模式可供選擇: 即可單向通行、可雙向通行，紅外開閘或通過給主板開閘信號控制通行等等,都可通過主板菜單進行設定；

? 具有防尾隨功能:當每次通行后自動取消通行時間，防止人員防尾；防止非法操作及報警功能

? 標準的對外電氣接口，帶光電安全隔離,可與各種控制設備相掛接，便于系統集成

? 當收到開閘信號后，通行者在規定的時間內未通行時，系統將自動取消.通行者驗證通過后，在限定的時間內無人通過時，欄擋應能自動關閉。電氣及環境

? 電壓：100V至240V交流電（大范圍電源輸入電壓）

? 頻率：單相 50Hz 至 60Hz

? 工作電壓：DC24V

? 電流：靜態 300mA；動態4A（最大工作電流）

? 操作溫度：-20 至 70°C（-4 至 158°F）

? 存放溫度：-40 至 80°C（-40 至 176°F）

? 相對濕度：非凝固狀態下 5% 至 95%

安檢門協議通信功能

★標準RS232 串口 數字I/O RS485/CAN BUS接口（可選）安檢門協議為，安檢門報警會一直給出接電器信號，閘機無法通行，安檢門協議要求可以根據客戶要求定制。

   安裝要求

單相3A 110V至220V交流電源，接地

到控制設備的連接線

可能的土建工作和固定工作

備注說明：

防范等級1：基本防尾隨識別系統，設備長度相對比較短，達到雙向單人通行識別基本等級；

防范等級2：最佳長度及結構防尾隨識別系統，達到雙向單人通行識別較高等級，可實現對兒童和手推車的識別；

防范等級3：該設備采用機械裝置和安裝在機械上的傳感器進行雙向通行識別和尾隨控制。
